例程资料：淘宝 酷世DIY · Korvo 拍下后 联系客服，通过 百度网盘 发送；解压后根目录为 Korvo_Firmware/（60+ 分级例程）
学习指南：Korvo例程学习指南
开发流程：例程开发流程与公共组件
本板硬件与乐鑫官方 ESP32-S3-Korvo-2 V3 引脚兼容，可作为平替使用官方大部分例程；酷世 DIY 仓库在此基础上提供统一屏幕 UI、BSP 和更完整的中文学习路线。
快速上手（5 分钟）
# 从百度网盘下载并解压到不含中文的路径后，例如：
cd D:\Firmware\Korvo_Firmware\04.advanced.korvo_board_test
idf # 导入 ESP-IDF 环境
idf.py set-target esp32s3 # 首次必须
idf.py build flash monitor
验板通过后可从 01.basic.hello_world 开始系统学习，详见 Korvo例程学习指南。
两个 USB 口：左口（CH9102F）用于下载和日志；右口（ESP32-S3 内置 USB）用于 CDC/MSC/HID/UVC 等 USB 应用。
一、硬件简介
该开发板几乎包含了 ESP32-S3 的全部可实现功能，把 ESP32-S3 的性能发挥到了极致。它具备了彩屏显示(1.69 寸)、电容触摸、完整的音频输入(2 个麦克风)和输出(喇叭)功能。结合自身 Wi-Fi 和 Bluetooth，还有 AI 图像识别和语音识别功能，就可以做出更多实用和有趣的物联网应用。留出了 IIC 拓展接口，用于连接更多的外部的传感器模块以及执行器。
采用 ESP32S3 WROOM-1 N16R8 官方模组，最高配置
模组说明：
ESP32-S3-WROOM-1-N8: 8MB Flash 无 Psram
ESP32-S3-WROOM-1-N8R2: 8MB Flash + 2MB PSRAM
四线 Quad Psram 无多余占用 35 36 37 此三个 IO 用户可正常使用
ESP32-S3-WROOM-1-N8R8: 8MB Flash + 8MB PSRAM
八线 Octal Psram 占用了三个 IO（35.36.37）此三个 IO 用户不可使用
ESP32-S3-WROOM-1-N16R8: 16MB Flash + 8MB PSRAM
八线 Octal Psram 占用了三个 IO（35.36.37）此三个 IO 用户不可使用

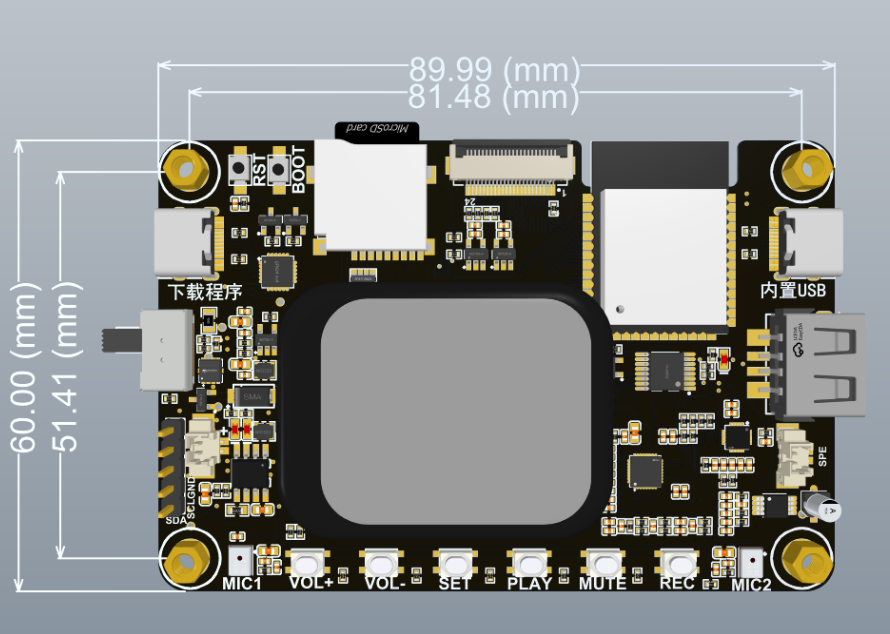

PCB 结构尺寸

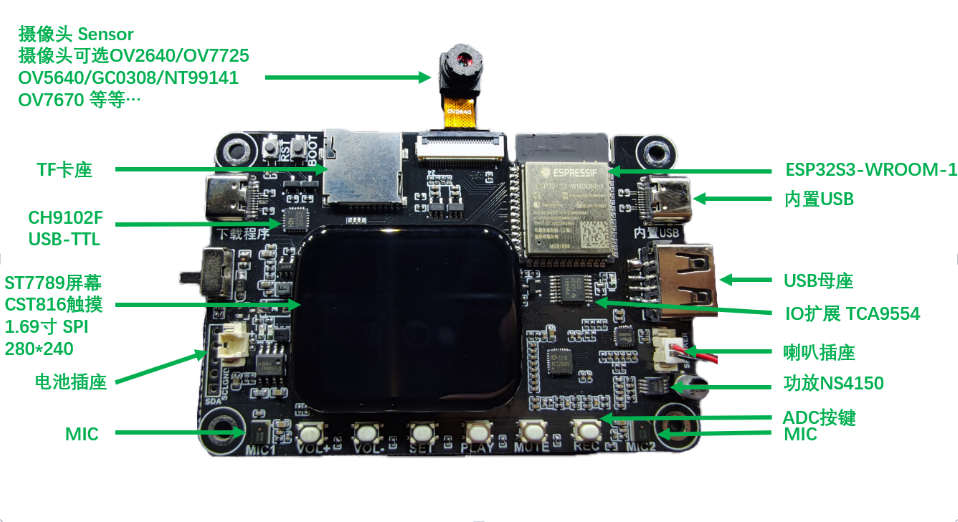

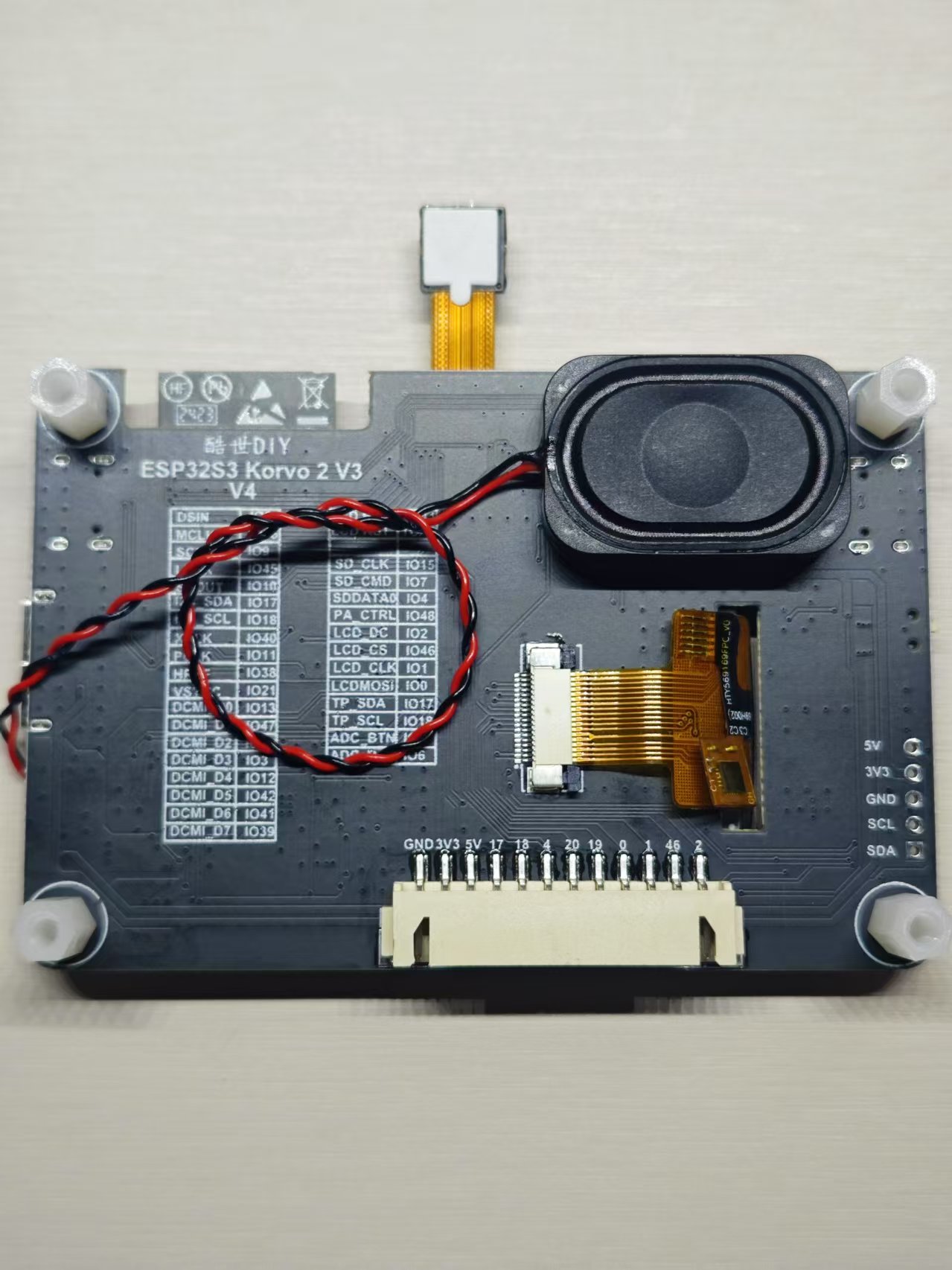

硬件接口介绍
<table>
<tr>
<td>接口<br/></td><td><br/></td><td><br/></td></tr>
<tr>
<td>右USB<br/></td><td>Type-C<br/></td><td>ESP32S3内置的USB，可插4G模块、U盘、USB摄像头、也可做为USB从机模拟U盘网卡、模拟声卡等等一系列USB应用<br/></td></tr>
<tr>
<td>左USB<br/></td><td>Type-C<br/></td><td>用于下载程序和查看日志，USB转串口芯片采用的CH9102F，带自动下载电路<br/></td></tr>
<tr>
<td>左下方排针<br/></td><td><br/></td><td>可外接IIC设备，例如温湿度传感器<br/></td></tr>
<tr>
<td>左上方TF卡座<br/></td><td><br/></td><td>可插TF卡，使用1 Line SDMMC接口，总共占用三个IO<br/></td></tr>
<tr>
<td>中上方FPC座<br/></td><td>DVP接口<br/></td><td>可插24P的DVP摄像头，型号可以是OV2640\OV3660\OV7725\GC0308等等<br/></td></tr>
<tr>
<td>左下方1.25座<br/></td><td>电池接口<br/></td><td>接3.7V锂电池<br/></td></tr>
<tr>
<td>右下方1.25座<br/></td><td>喇叭接口<br/></td><td>最大支持3W功放喇叭<br/></td></tr>
<tr>
<td>模组<br/></td><td>ESP32-S3-WROOM-1-N16R8<br/></td><td>搭载 Xtensa® 32 位 LX7 双核处理器，主频高达 240 MHz，内置SRAM 512kB，外置PSRAM 8MB，外置FLASH 16MB，2.4 GHz Wi-Fi (802.11 b/g/n) 40MHz带宽，Bluetooth 5 (LE) 和 Bluetooth Mesh，集成AI向量指令，加速神经网络计算和信号处理<br/></td></tr>
<tr>
<td>显示屏<br/></td><td>ST7789<br/></td><td>1.69寸、IPS全视角、分辨率240*280、SPI接口<br/></td></tr>
<tr>
<td>触摸屏<br/></td><td>CST816<br/></td><td>电容触摸、I2C接口<br/></td></tr>
<tr>
<td>音频DAC<br/></td><td>ES8311<br/></td><td>单通道、I2C接口<br/></td></tr>
<tr>
<td>音频ADC<br/></td><td>ES7210<br/></td><td>四通道(开发板用三个通道)、I2C接口<br/></td></tr>
<tr>
<td>音频功放<br/></td><td>NS4150B<br/></td><td>单声道D类音频放大器<br/></td></tr>
<tr>
<td>麦克风<br/></td><td>MSM381A3729H9CP<br/></td><td>配套双路麦克风、模拟输出<br/></td></tr>
<tr>
<td>喇叭<br/></td><td><br/></td><td>3520音腔喇叭、3W<br/></td></tr>
<tr>
<td>USB转串口<br/></td><td>CH9102F<br/></td><td>波特率最大4Mbps<br/></td></tr>
<tr>
<td>电源芯片<br/></td><td>AP3410<br/></td><td>提供2A电流<br/></td></tr>
<tr>
<td>IO扩展芯片<br/></td><td>TCA9554<br/></td><td>用于控制屏幕背光和复位<br/></td></tr>
<tr>
<td>ADC按键<br/></td><td>IO5<br/></td><td>6个按键可用<br/></td></tr>
<tr>
<td><br/></td><td><br/></td><td><br/></td></tr>
</table>

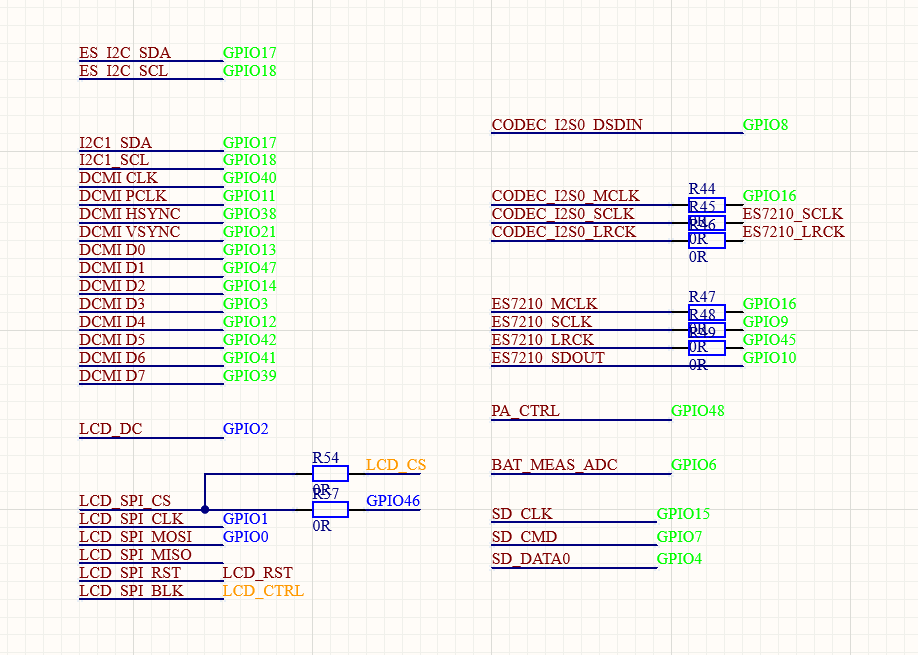

硬件引脚对应介绍
<table>
<tr>
<td>功能引脚<br/></td><td>Pin<br/></td></tr>
<tr>
<td>I2C SDA<br/></td><td>GPIO17<br/></td></tr>
<tr>
<td>I2C SCL<br/></td><td>GPIO18<br/></td></tr>
<tr>
<td>I2S DSDIN<br/></td><td>GPIO8<br/></td></tr>
<tr>
<td>I2S LRCK<br/></td><td>GPIO45<br/></td></tr>
<tr>
<td>I2S SDOUT<br/></td><td>GPIO10<br/></td></tr>
<tr>
<td>I2S SCLK<br/></td><td>GPIO9<br/></td></tr>
<tr>
<td>I2S MCLK<br/></td><td>GPIO16<br/></td></tr>
<tr>
<td>PA_CTRL<br/></td><td>GPIO48<br/></td></tr>
<tr>
<td>LCD CS<br/></td><td>GPIO46<br/></td></tr>
<tr>
<td>LCD CLK<br/></td><td>GPIO1<br/></td></tr>
<tr>
<td>LCD MOSI<br/></td><td>GPIO0<br/></td></tr>
<tr>
<td>LCD RST<br/></td><td>和esp32一起复位，不需要控制<br/></td></tr>
<tr>
<td>TF SD CLK<br/></td><td>GPIO15<br/></td></tr>
<tr>
<td>TF SD CMD<br/></td><td>GPIO7<br/></td></tr>
<tr>
<td>TF SD DATA0<br/></td><td>GPIO4<br/></td></tr>
</table>

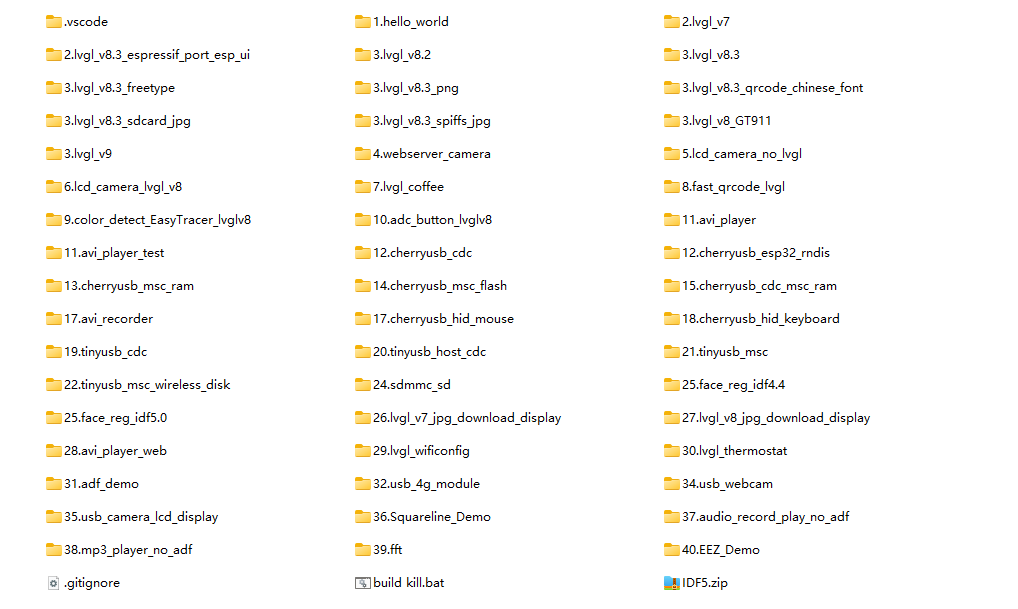

例程目录与分级
例程源码不公开下载。淘宝购买本板后联系客服，客服用 百度网盘 发送；解压后根目录为 Korvo_Firmware/。
01.basic.* GPIO/UART/I2C/ADC/RTOS/NVS…
02.beginner.* Wi-Fi/USB/屏幕触摸/SD卡/音频
03.development.* LVGL/MP3/USB复合/相册等
04.advanced.* 摄像头/视觉/AVI/整板测试/Board Manager
公共组件：ksdiy_example_display（统一 UI）、ksdiy_korvo_bsp（板级 BSP）、ksdiy_korvo_s3（Board Manager 板卡描述）。
完整学习路线与 30 天计划见 Korvo例程学习指南。
提供例程以及应用案例
1、LVGL V7/V8/V9 版本代码
2、网页图传代码
3、摄像头显示屏幕（包含 LVGL 和非 LVGL 版本）
4、WS2812 灯光控制（RMT 控制）
5、语音识别（本地语音离线识别使用乐鑫官方 ESP-SR 库）
6、ADC 按键
7、二维码识别
8、USB HOST/DEVICE U 盘读取 CDC 传输
9、颜色识别
10、AVI 视频播放
11、AVI 视频录制
12、USB 模拟 CDC 串口设备和电脑通信
13、USB 主机模式读取 CH340 一类的串口设备
14、USB 主机模式读取 U 盘数据
15、USB 模拟 U 盘 网页管理文件系统
16、SPI 读写 TF 卡测试
17、人脸识别、猫脸识别
18、网络下载 JPG 图片显示
19、播放 AVI 视频 并且可以网页管理 TF 卡
20、wifi 配置 LVGL 界面
21、LVGL 测试
22、LVGL 的 MP3 播放器
23、USB、串口连接 4G 模块通过 4G 模块上网
24、链接 USB 摄像头显示画面 可切换分辨率
25、Squareline studio 代码
26、EEZ studio 代码
27、ESP UI 移植
